ロール・ツー・ロールシステムへの適用：ウェブ搬送での効果的なダンサー

ダンサーローラーはウェブ搬送システムにおいて重要な役割を持つ動的要素です。一般的に以下のような役割を担っています。

1. ウェブに張力を与える：ウェブ張力をある範囲に収める役割を担い、オープンループ／クローズドループ制御を用いた空圧システムなどにより駆動する。
2. 巻出・巻取に対するフィードバック制御などに活用：上流・下流の速度差によるダンサーローラー位置の変動が制御に活用されます。
3. 外乱の影響の低減：ダンサーが動くことで減衰要素として機能します。

ダンサーが適切に設計・調整されていることで、張力の急変を抑え、ウェブが破断するリスクを低減し、ウェブ搬送システムの安定的な稼働に寄与します。しかし、不適切な設計・制御が行われた場合、システムの不安定化や、過度な張力変動、品質トラブルなどの問題を引き起こすことがあります。

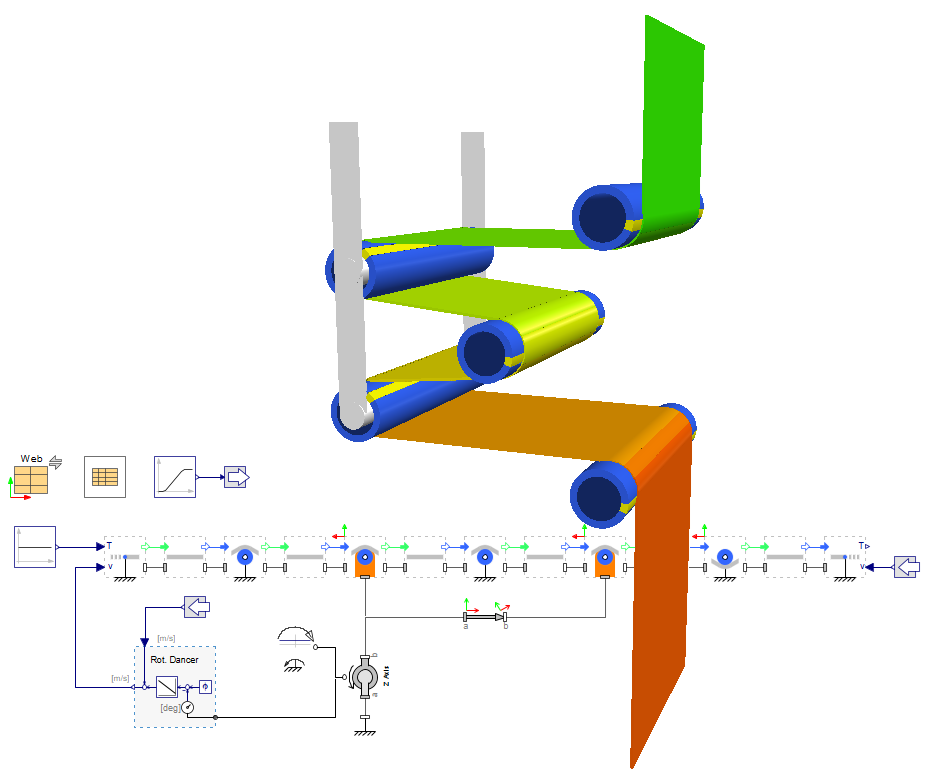

MapleSim Web Handling Library は、エンジニアが以下のような分析・検討を行う際に活用できます。

• 空圧システムや摩擦・重力・慣性などの要素を含んだ、パッシブ／アクティブなダンサー機構 のモデル化を行うことができます。
• ローラー間における張力や、ローラーの動き、それに伴うローラー間スパン長の変動など、システムの状態を表す重要な項目の分析ができます。
• システムの設計や制御について、仮想環境で評価・検証ができます。これにより、実機検証前に問題点の理解と改善案の検討を進められるため、コストのかかる実機での試行錯誤の低減が期待できます。
