ロール・ツー・ロールシステムへの適用： ミスアライメントと過度な張力

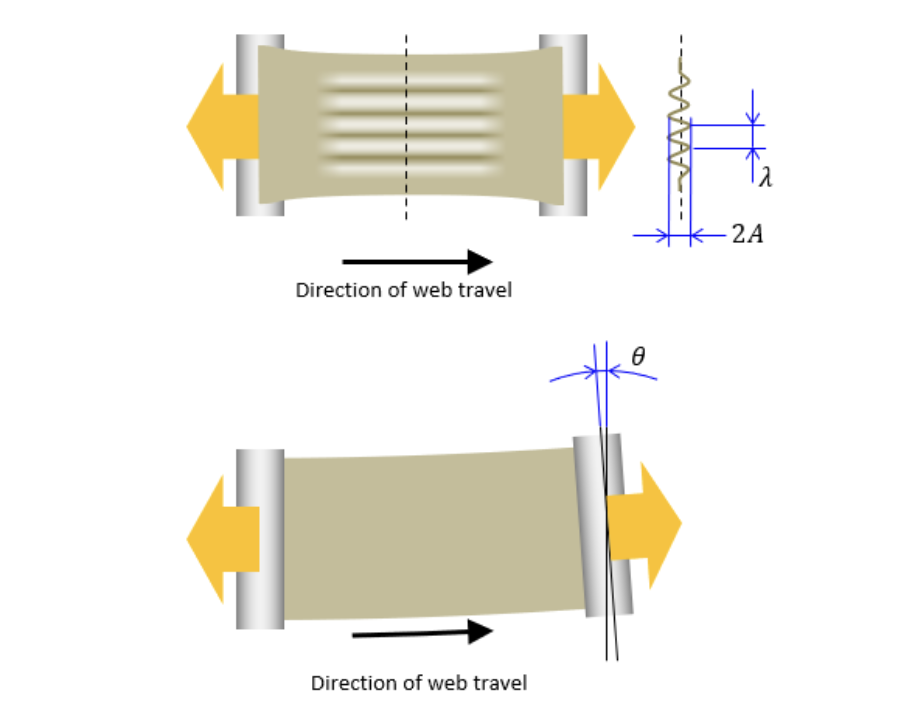

薄いウェブ材料が圧縮応力を受けると、座屈変形が生じることがあります。この現象がウェブ搬送システムで生じると、『トラフ』と呼ばれるウェブ素材の局所的な波状の変形として現れます。発生したトラフは、搬送過程ですぐ消滅することもあれば、次のローラーに到達してしまうこともあります。トラフがローラーに到達すると『シワ』が形成され、その影響はローラーのさらに下流にまで現れます。

この現象には主に次の2つの要因が関係しています。

• ウェブにかかる過剰な張力
• ローラーのミスアライメント

ウェブ搬送システムのシミュレーション用ツール MapleSim Web Handling Library は、これらの問題に対しても活用できる強力なツールです。例えば、あるローラー間に対して、トラフが発生し始める臨界ミスアライメント角度を計算する機能が用意されています。過剰な張力に対しては、振幅や波長といったトラフの特徴量の推定を行うこともできます。ツールで求めたこれらの値から、そのローラー間においてシワの発生リスクを評価することができます。
