MapleSimの新機能

リリース2021.2


MapleSim 2021.2製品群は、モデリングライブラリの拡張、生産性向上のための様々な新機能、コネクタの選択肢の増加などにより、ユーザーエクスペリエンスの向上を実現しています。


強化されたモデリングツール

MapleSim 2021.2では、現場のエンジニアからのフィードバックを受けて、モデル開発をより効率的に行うための様々なビルトインおよびアドオンのライブラリやツールボックスの重要なアップデートを行いました。

Collection of screenshots from MapleSim 2021
プレインストールのモデリングツール
  • 油圧と空圧ライブラリに追加された制御バルブや減圧バルブなどの新しいビルトインコンポーネントにより、モデリングの範囲を拡大し、モデル作成時間を短縮できます。

  • 新たな生産性向上機能の追加により、油圧を使用するモデルの作成を迅速に行うことができます。
    • 一般的な圧力および流動油圧パラメータのデフォルト単位は、サマリー変数を使ってグローバルに設定できます。
    • スムージングトランジションは、油圧バルブのランプ入力に適用できます。
    • 制御バルブのFlipチェックボックスを使えば、簡単に逆流をシミュレートできます。

デジタルツインやバーチャルコミッショニングの経験がなくても大丈夫です

Maplesoftの新しいターンキーソリューションは、カスタマイズされたデジタルツインを提供します。

シミュレーションの経験は必要ありません!

MapleSimのタイヤライブラリ
  • 新しい摩擦係数タイヤ(COFT)コンポーネントを活用して、非空圧タイヤの特性をシミュレートします。これにより、屋内自律型ロボットのドリフト状態のモデリングが可能になります。
  • 実証用の表面やカスタムの地形を生成する新しいツールを使って、モデルをさまざまな地形でテストし、それを使って車輪の応答をテストすることができます。地形は、方程式から生成したり、MapleSimアプリを使用してExcelからデータポイントをインポートすることができます。
  • 減衰過渡計算法を使用できるようになり、タイヤスリップ計算の柔軟性が向上しました
その他の改善点
  • ウィンチの3D巻上げ効果をシミュレートします。アドオン製品MapleSim Ropes and Pulleys Libraryに含まれるWinch 3Dコンポーネントは、材料が巻き取られたり、巻き戻されたりする際の、追加の質量、慣性、直径の変化を考慮します。
  • アップデートされたMapleSim CAD Toolboxアドオンは、最新のCADファイルをインポートします。Inventor®、NX®、SOLIDWORKS®、CATIA ®V5、Solid Edge®、3D ACIS ®Modeler、Pro/Engineer ®/ PTC ®Creo Parametric™、Parasolid®、AutoCAD ®3D、I-deas®などの最新バージョンに対応しています。
  • MapleSim Connector for FMIでは、イベントを処理する際の可視性が向上しました。  エクスポートされたFMU固定ステップソルバは、積分中に「中間」ステップ値を決定するオプションを持つようになりました。離散イベントの遷移を発生時にキャッチすることで、安定性と速度のバランスを取ることができます。
  • コマンドラインからMapleSimを実行する際に、モデルの完全な3Dの可視化を得ることができます。MapleSim Insightで利用できる高品質な3Dおよび2Dのプロットとビジュアルに、MapleSim APIからもアクセスできるようになりました。

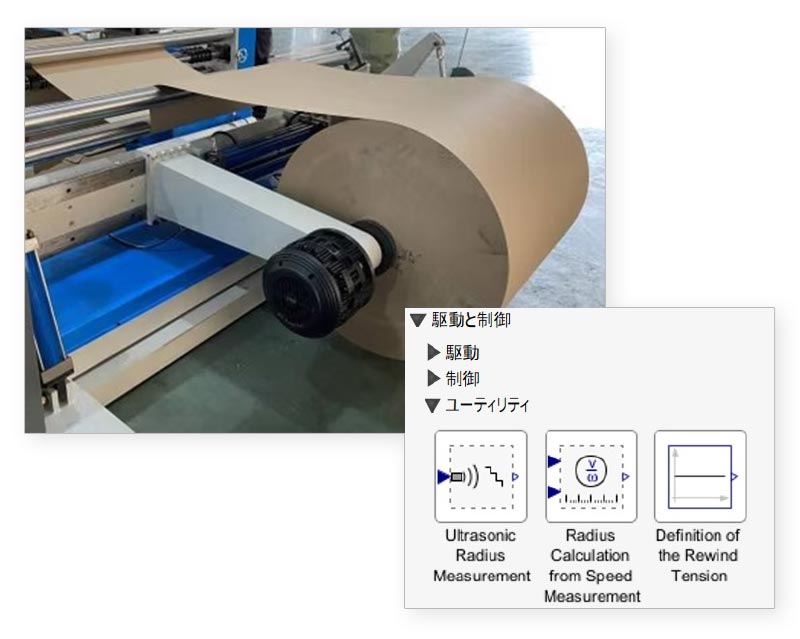

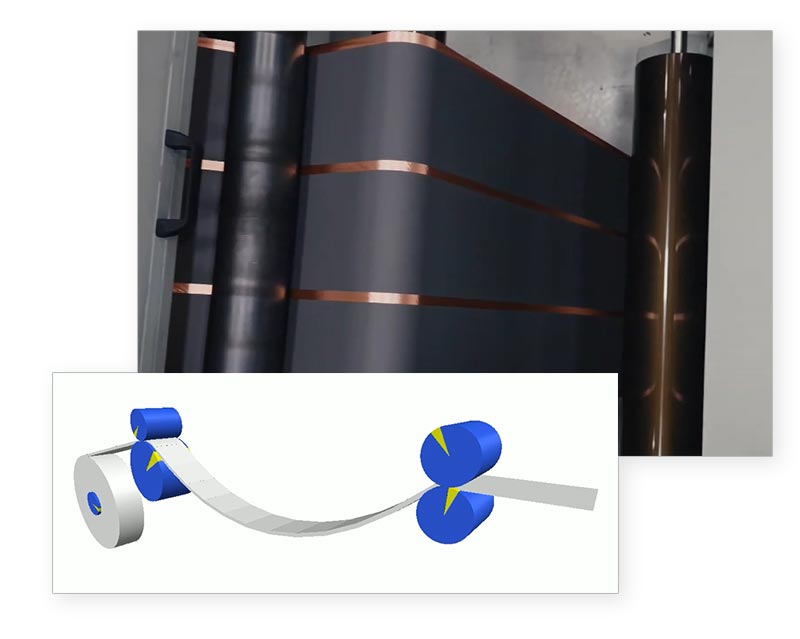

新しいMapleSim Web Handling Library は、ロール toロールのプロセスをより良くシミュレートするためのリソースを追加します。このアドオンライブラリを使用することで、紙、プラスチック、ホイルを扱う際の張力やトルクをモデル化し、ウェブ速度やコントローラを最適化してウェブのスリップを低減することができます。

  • マシンのより大きなシステムレベルのマルチドメインモデルの一部として、ウェブの動作を理解し、改善します。
  • 張力、トルクブレーキ、ローラースリップのシミュレーションが可能なロール to ロールプロセスのシステムレベルのモデリングにより、ローラーやドラムの張力や牽引力を作成、解析できます。
  • ウィンドドラム、ニップローラー、ダンサー、アキュムレータなどの専用部品を使って、忠実度の高いモデルを簡単に開発できます。
Web Handling Screenshots.jpg
MapleSim Insightのアップデート

MapleSim Insight は、機械メーカーに強力なシミュレーションベースのデバッグ機能と3D可視化機能を提供し、オートメーションツールに直接接続することができます。2021.2のリリースでは、MapleSim Insightはより多くのコントローラ開発ツールとの接続が可能となり、パフォーマンスと可視化機能が向上しました。

  • MapleSim Insight Ethernet/IP に対応しました。このプロトコルを使用して、制御コードを仮想マシンの入出力にリンクすることができます。その結果、MapleSim Insightは、バーチャルコミッショニングのワークフローにおいてCODESYSのようなツールや、Rockwell Studio 5000 ®EnvironmentやMathWorks ®Simulinkのようなコンパイル済みのFunction Mock-up Units(FMU)をサポートする他のツールと連携できるようになりました。
  • 計算機能の強化により、重要な部分でのパフォーマンスが向上し、高精度なリアルタイムのユースケースに適しています。
  • 新しい診断情報では、通信の遅延やモデルの計算時間などをフィードバックし、情報を提供します。

MapleSim Insightの詳細はこちら

バージョン2021

全般的な機能強化

MapleSim 2021には、パフォーマンス、可視化、結果の共有などに重要な改良が加えられています。どのようなプロジェクトに取り組んでいても、MapleSimの使用感を向上させることができます。

  • 大規模なモデルに対するパフォーマンスが向上したことで、どんなに複雑な設計であっても、これまで以上に高速なシミュレーションが可能になりました。
  • より魅力的な3D可視化により、シミュレーションの過程で伸縮する球体やシリンダーなどの動的な形状サイズを定義することができ、コンポーネントが全体的にリアルに表現されます。
  • MapleSim Insightの強力なシミュレーションおよび解析の新機能は、結果を共有するための柔軟なビデオキャプチャー、そしてMapleとの接続性の拡張を提供します。

機械メーカーのモデリング範囲の拡大

新しいコンポーネントライブラリの拡充により、エンジニア、特にマシンビルダーは、より多くのモデルをより簡単に作ることができます。

  • 新しい空圧ライブラリは、以下のような30以上のカスタマイズ可能な空圧コンポーネントを含むビルトインコンポーネントライブラリで、お使いのMapleSimモデルに空圧システムを簡単に追加できます。
    • システム全体の空気の流れをコントロールするための方向制御弁
    • 単動および複動のピストン構造のアクチュエータ
    • メーカーの仕様に合わせて簡単にカスタマイズ可能なバルブ
    • 線形、オリフィスベース、およびデータカスタマイズ可能なリストリクターのための流量制限
  • 内蔵の油圧ライブラリには、新しいカートリッジバルブや改良された複動型シリンダーなどが追加され、油圧サブシステムのモデリングに幅広く対応します。
  • MapleSim Ropes and Pulleys ライブラリの可視化では、滑車システムを通過するケーブルやロープをよりリアルに表現します。

MapleSim Insightの新機能

MapleSim Insightは、マシンビルダーに強力なシミュレーションベースのデバッグ機能と3D可視化機能を提供します。お使いの自動化ツールに直接接続することで、コントローラのシミュレーションベースのテストを簡単かつ効率的に実行できます。MapleSim Insight 2021は、シミュレーション結果の高速化、2Dプロットや3D可視化オプションの追加、Mapleでの詳細なカスタム解析の機能を提供します。MapleSim Insightは、MapleSimをお持ちでない方がMapleSimモデルを展開するためのシンプルで低コストなソリューションとしてご利用いただけます。

  • MapleSim Insightで大規模かつ複雑なモデルを実行する際、マルチスレッドを使用してシミュレーション結果を高速化します。
  • 2Dプロットや3D可視化の動画をカスタマイズしてエクスポートすることで、シミュレーション結果を簡単に他の人と共有できます。
  • カスタマイズ可能なデータサンプリングにより、詳細なマシンダイナミクスを分析することで、一瞬のパフォーマンス問題を把握したり、数分から数時間のパフォーマンスデータを素早くシミュレーションしたりすることができます。
  • トレースを使って、シミュレーションの実行中に選択した短い時間枠でライブ結果を表示し、その後にシミュレーションの全結果を表示することで、重要なインサイト(洞察)をより早く得ることができます。
  • MapleSim InsightのシミュレーションをMaple内から制御できる新しいフル機能のAPIを使用して、Maple内からカスタマイズされた解析を実行します。
  • MapleSim Insightの詳細はこちら
